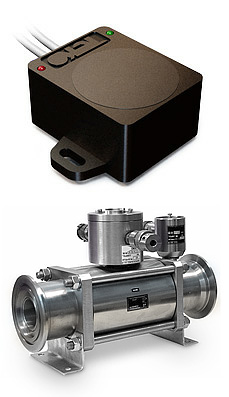

Устройство служит для контроля электромагнитных клапанов, контакторов, магнитных пускателей и для их защиты от аварий и перегрузок. С его помощью можно сэкономить до 80% электроэнергии.

Принцип работы

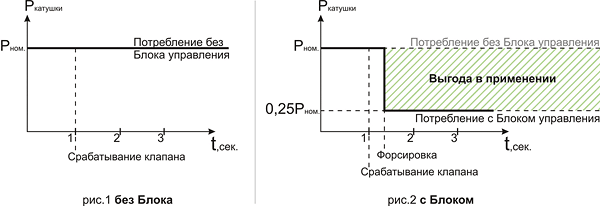

Блок задает ток в цепи управления электромагнитного устройства, обеспечивая номинальное и минимальное значения электромагнитной силы (тягового усилия). Номинальное значение соответствует режиму форсирования, минимальное – режиму удержания.

Длительность режима форсирования, температурное исполнение и другие технические параметры могут быть изменены под решение любых задач.

Преимущества

Использование блока дает ряд ключевых преимуществ, повышающих эффективность устройства в целом:
— Оптимизация работы электромагнитной системы:

Сочетание режимов форсирования и удержания повышает энергоэффективность и надежность электромагнитных устройств. Уменьшение рассеиваемой мощности снижает нагрев клапана, и в результате продлевается срок службы устройства.

— Мониторинг и контроль аварийных ситуаций:
Блок управления позволяет отслеживать и предотвращать аварийные ситуации. Это сводит к минимуму разрушительные последствия аварий и повышает надежность устройства. При кратковременном пропадании электропитания блок автоматически переходит в режим форсирования, обеспечивая номинальное (максимальное) тяговое усилие электромагнита.

При превышении порогового значения тока или температуры блок управления переключается в режим ожидания: цепь размыкается.

Таким образом, применение блока управления электромагнитными системами повышает эффективность электромагнитного устройства и значительно сокращает энергозатраты. Экономия может достигать 80%.

— Электронная система управления током магнитной cистемы:
По сравнению с механическим, электронное управление током магнитной системы позволяет существенно сократить конструктивные требования к электромагнитному клапану, контактору или пускателю, уменьшить массогабаритные показатели и повысить коэффициент полезного действия устройства.

В случае необходимости электронная система обеспечивает ступенчатое изменение тока. Это дает возможность, например, избежать резкого перепада давления при закрытии клапана трубопровода.

Области применения
Устройство предназначено для повышения эффективности управления, контроля и регуляции газообразных и жидких сред. Блок управления применяется в производстве электромагнитных клапанов, контакторов и пускателей, активно используется в нефтегазовой отрасли, а также в работе запорной арматуры для газо- и водоснабжения.
Блок управления электромагнитными системами соответствуют требованиям: ГОСТ Р 51842-2001 (пункты 6.8 и 6.9), категории размещения У2 и УХЛ2 по ГОСТ 15150-69.

Технические характеристики блока управления

Модель	ВН-50	ВН-100	ВН-150	ВН-200	ВН-250	ВН-500
Электрические параметры
Номинальное напряжение питания, АС, В	220
Рабочий диапазон напряжения питания, АС, В	180...245
Номинальное напряжение питания, DС, В	220
Рабочий диапазон напряжения питания, DC, В	180...245
Потребляемая мощность, Вт, не более	0,5	1,0	2,0	3,0	3,5	7
Номинальная выходная мощность в режиме форсирования, Вт, не более	50	100	150	200	250	500
Номинальное выходное напряжение (ср.выпр)
в режиме форсирования, В	198
в режиме удержания, %	По согласованию в диапазоне  от 10 до 50
Номинальный выходной ток (ср.выпр), А, не более	0,2	0,4	0,6	0,8	1	2
Временные параметры
Длительность режима форсирования, сек	По согласованию в диапазоне  от 0,2 до 10
Частота коммутации нагрузки, цикл/ч, не более	По согласованию в диапазоне  от 60 до 7200
Функциональные параметры
Отслеживание напряжения питания	да
Продолжительность отсутствия напряжения питания, мс, не более	150
Защита от токов короткого замыкания	да
Ток короткого замыкания, А	0,3	0,55	0,75	0,9	1,2	2,4
Защита от перегрева	да
Температура срабатывания защиты от перегрева,  °C	По согласованию в диапазоне от +80 до +125
Гистерезис защиты от перегрева, °C	По согласованию в диапазоне от +5 до +15
Регулировка мощности в режиме удержание	По согласованию да/нет
Конструктивные параметры
Группа по климатическим воздействиям по ГОСТ 15150-69	УХЛ2
минимальная рабочая температура, °C	-50
максимальная рабочая температура, °C	По согласованию в диапазоне от +45 до +80
Степень защиты по ГОСТ 14254-96, IP
корпуса	По согласованию в диапазоне от IP20 до IP68
мест подключения	По согласованию в диапазоне от IP20 до IP68
Масса, кг, не более	0,2

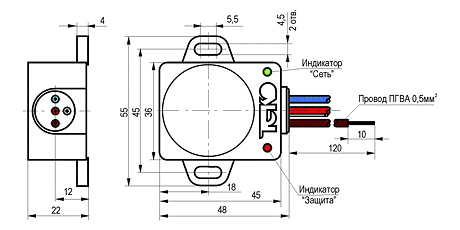

BH-2-250-3-40

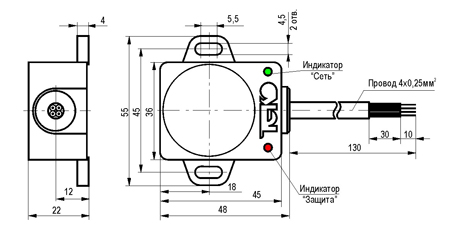

BH-2K-250-2-25

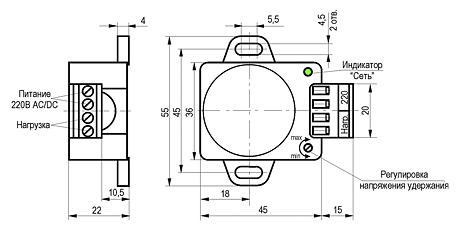

BH-2T-250-3-R50
