Преобразователь сигнала SC1

Главные вкладки

Преобразователь сигнала предназначен для упрощения и облегчения вашей работы! Имея в наличии бесконтактный выключатель с любым выходным сигналом, вы можете адаптировать его под конкретную задачу, не меняя схему подключения.

Преобразователь сигнала обеспечивает:

  • Преобразование выхода PNP в NPN;
  • Преобразование выхода NPN в PNP;
  • Преобразование Замыкающего выхода в Размыкающий;
  • Преобразование Размыкающего выхода в Замыкающий;
  • Формирования функции «Исключающее ИЛИ» (при подключении двух датчиков);
  • Комплексную защиту от короткого замыкания, от неправильного подключения питания, от выбросов напряжения.

Технические характеристики
Формат, мм  90х64х17,5
Способ монтажа  DIN рейка
Диапазон рабочих напряжений, Uраб. 10...30В DC
Номинальное напряжение питания, Uном. 24В
Рабочий ток (ток нагрузки), не более, Iраб. 500 мА
Входное сопротивление 3000...5000 Ом
Уровень пульсации питающего напряжения <67%
Время реакции 5...100 мкс
Диапазон рабочих температур -45°C...+65°C
Световая индикация срабатывания (включение выхода) Есть (красный индикатор)
Световая индикация питания Есть (зеленый индикатор)
Тип контакта NO Замыкающий
NC Размыкающий при инверсии
Структура выхода - разнополярный 1PNP, 1NPN
Сопротивление выходное 4700 Ом
Наличие защиты от обратной полярности Есть
Комплексная защита Есть
Емкость нагрузки <0,47 мкФ
Защита от противоЭДС индуктивной нагрузки Есть
Материал корпуса Пластмасса
Присоединение 0,5...1,5мм2
Степень защиты по ГОСТ 14254-96 IP20
Масса (кг) 0,1

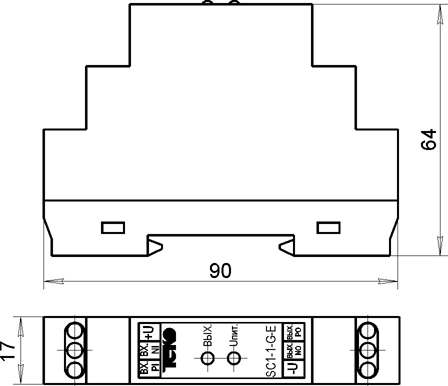

Габаритный чертеж

преобразователь сигнал

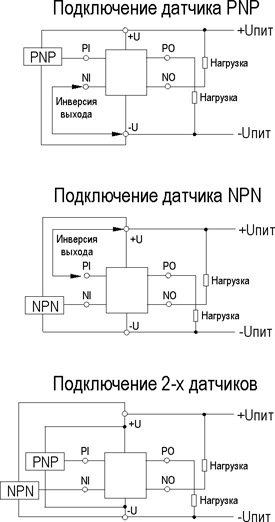

Схемы подключения

преобразователь сигнал
