Назначение

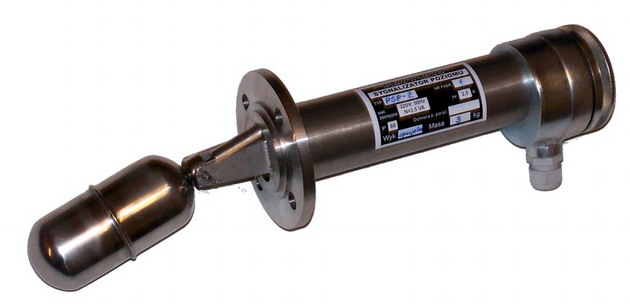

Поплавковый сигнализатор уровня PSP-1 предназначен для сигнализирования уровня жидкости в открытых ёмкостях и в танках под давлением.

Устройство
Поплавковый сигнализатор уровня PSP-1 (рис. 1) состоит из механизма поплавка 1, 2 и 3, воротника 4 и корпуса 5, 8 и 10, в которой находится переключающий магнит и электрический переключатель. Элементы, соприкасающиеся с жидкостью, изготовлены из стали 0H18N9 или любой другой кислотоупорной стали под заказ.

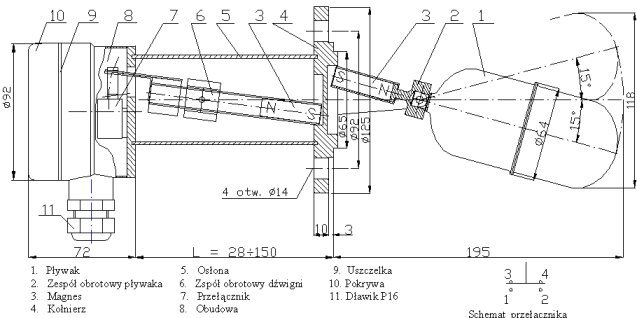

Рис.1 - Поплавковый сигнализатор уровня PSP-1

Принцип действия
В поплавковом сигнализаторе уровня PSP-1 используется явление выталкивания погружённого поплавка под действием жидкости. Изменение уровня жидкости приводит к перемещению механизма поплавка, в котором магнетическое сжатие поперёк диамагнетической стенки приводит в движение магнит, управляющий переключателем.

Технические данные

• вязкость жидкости: 0,7 кг/дм3
• температура жидкости: 300°C
• температура окружающей среды: - 20°C + 70°C
• давление жидкости: 4 MPa
• материал сигнализатора: 0H18N9
• степень защиты корпуса IP 66
• нагрузка контактов реле: 250 VAC, 6 A

Монтаж
Поплавковые сигнализаторы уровня -1 монтируются штуцером к воротнику ёмкости с жидкостью при помощи четырёх болтов M12.

Заказ
При заказе сигнализатора уровня -1 следует указать температуру стенок ёмкости с жидкостью, так как от температуры зависит длина L (рис. 1), на которую должен быть удалён переключатель от зоны, где температура превышает 70°С.
