Назначение
Переключаемые сигнализаторы уровня SP-1 предназначены для сигнализирования максимального уровня на ленточных транспортёрах, транспортирующих сыпучие материалы с высокой грануляцией, например, каменный уголь, бурый уголь, кокс, руды, гравий и камни.

Устройство

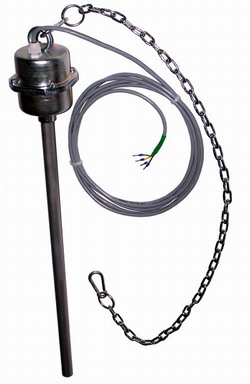

Переключаемые сигнализаторы уровня SP-1 состоят из корпуса, трубы и цепи. В корпусе находится переключатель с электрическим прижимом.

Принцип действия
Накапливающееся сырьё приводит к отклонению сигнализатора от вертикальной оси. Если отклонение от уровня превысит 17º, наступает переключение контактов переключателя, находящегося в корпусе 1, 2 (рис. 1). Когда уровень сырья опустится ниже сигнализатора, сигнализатор вернётся в вертикальное положение, и контакты переключателя вернутся в исходное положение.

Технические данные:

• нагрузка на контактах: 10 A, 250 VAC
• материал сигнализатора: сталь оцинкованная
• масса 3 кг
• степень защиты корпуса IP 66
